간편한 VSCode ERD 도구, ERD Editor

ERD 도구는 보통 유료이거나, 30일 Trial을 주는 식이다.



복잡한 것 없이 예시로 간단하게 보여줄 ERD를 그릴 수 있는 도구를 찾다가,

VSCode에서 ERD를 그릴 수 있는 ERD Editor를 찾았다.



무료이며, 업데이트한 날짜를 보면 계속 패치되고 있는 듯 하다.



기본적인 사용법을 알아보자.



먼저 VSCode의 확장(Extension)에서 ERD Editor를 설치한다.

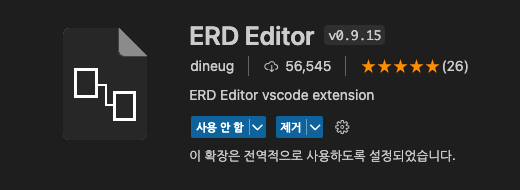

VSCode Extension, ERD Editor

설치 후, vuerd를 붙여 파일을 하나 만든다.

기본적으로 json을 기반으로 그리기 때문에, 파일이 필요한듯 하다.

나는 test.vuerd.json으로 파일을 만들었다.



파일명



파일을 오픈하고 우측 상단 확장버튼을 보면 Open ERD Editor라는 버튼이 생긴다.



우측 상단 확장 버튼



버튼을 눌려 ERD Editor를 활성화 하면, 아래와 같은 화면이 나타난다.



기본 화면



여기 빈 화면에 우클릭을 하면 메뉴가 나타난다.



ERD를 그리기 위한 메뉴



여기 있는 메뉴들을 활용해서 기본적인 ERD를 만들 수 있다.

View Option에서 세부 옵션들을 켜고 끄면서 논리 모델링, 물리 모델링을 모두 할 수 있다.



Relationship을 이용해 관계 설정시 자동으로 외래키를 설정해 준다던지

만들어진 ERD를 토대로 DDL을 만들어 준다던지 하는 부가적인 기능들도 되어있다.



아래는 예시로 작성한 간단한 논리 모델링이다.



ERD Editor - 논리 모델링

간단하게 ERD를 사용할 일이 있으면 이 도구를 사용하면 될 듯하다.
